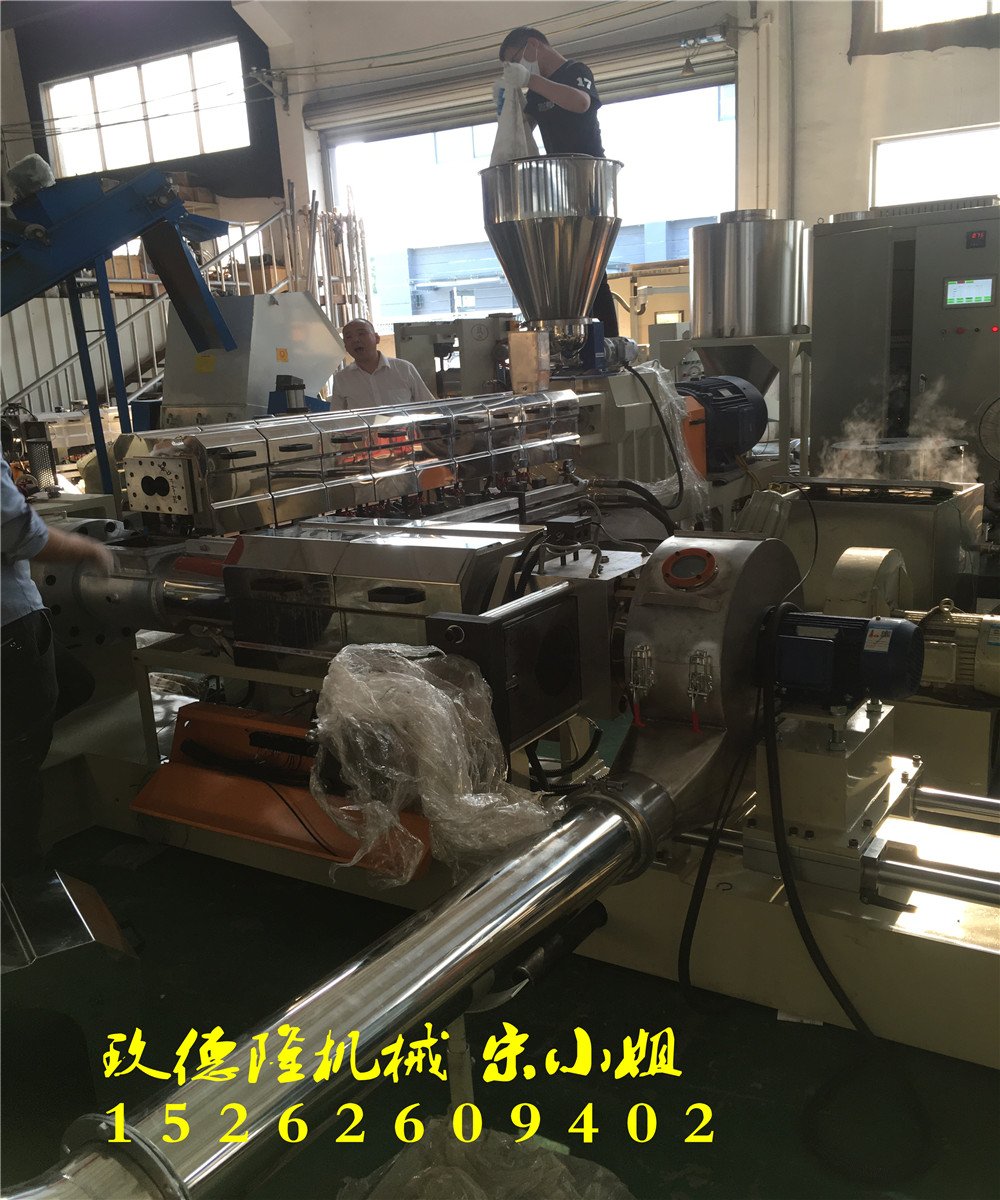

碳酸钙PP造粒机技术配置

（一）碳酸钙PP造粒机110升密炼机主要规范 :

      A.混合槽有效容积  : 110L

      B. 叶轴            : 二叶片式。耐磨环采用特殊合金材料。鱼鳞状结构

      C. 叶轴的转速      : 前轴 : 48 r.p.m       后轴 : 37r.p.m

      D. 电力装置        : 1. 主要马达   : AC 160KW, 6P, 380V, 50HZ

                           2. 翻转马达   : AC 7.5KW, 4P, 380V, 50HZ

      E. 润滑方式        : 1. 叶轴轴承座用黄油润滑。

                           2. 减速机箱采用油浴自溅式润滑。

      F. 卸料方式        : 翻转式卸料。

      G．密封方式        : 机械式迫紧密封。

      H. 温度控制        : 采用强制水冷却，高于设定温度自动冷却。

      I. 马达方向        : 当操作者面对机器卸料面站立时,马达在机器右侧。

                           马达和减速机呈并排平行放置。

      J. 主机传动系统    : 通过皮带轮将动力间接传动至减速齿轮箱，该齿轮箱与

                           前叶轴由齿轮联轴器连结,前叶轴经由咬合齿轮传动后叶轴。

      K. 翻转电机传动系统: 通过联轴器直接将动力传至蜗杆，由蜗杆带动蜗轮。      L. 主电机保护      : 当主电机电流超过电流表设定电流时，加压盖自动上升，

                           电流恢复正常时加压盖自动下降。

      1. 叶轴           : 由优质火车轴经精密加工、耐磨处理制成,工作面经镀铬处理。

      2. 机架           : 材质  钢板焊接后热处理，经精密铣、镗加工制成。

3. 碳酸钙PP造粒机底座           : 国标槽钢、钢板焊接经加工制成。

      4.轴承座及轴承    : 轴承座采用铸钢经精密加工制成，轴承采用TWB品牌。      5. 咬合齿轮       : 由FCD600制成,直齿型。

      6. 减速箱         : 400型减速机硬齿面. （油品需客户自行采购）

                          2段式减速，斜齿型式。

                          轴齿为锻钢S45C制成。

                          齿轮为FCD600制成。

                          箱体为FCD500制成。

      7. 联轴器         : 孔内齿及孔外齿均为铸钢制成。

      8. 搅拌槽及加压盖 : 由特殊合金钢铸造，经精密加工、耐磨处理后镀铬制成。      9.机械重量        : 碳酸钙PP造粒机15000KG

      10.外形尺寸       : 长4110MM，  宽3200MM，  高3400MM。

11. 电气箱        : Y-▽ 自动起动方式，主要电气元件采用台安品牌。

12. 电磁阀        : 采用国产品牌，配油水分离器。

13. 配送          : 防漏密封环4只，气缸密封圈一套,专用工具一套。

14.加热系统       ：碳酸钙PP造粒机密炼室采用陶瓷电加热系统；采用智能温控表；加热区分为2区；每区加热功率：8KW
